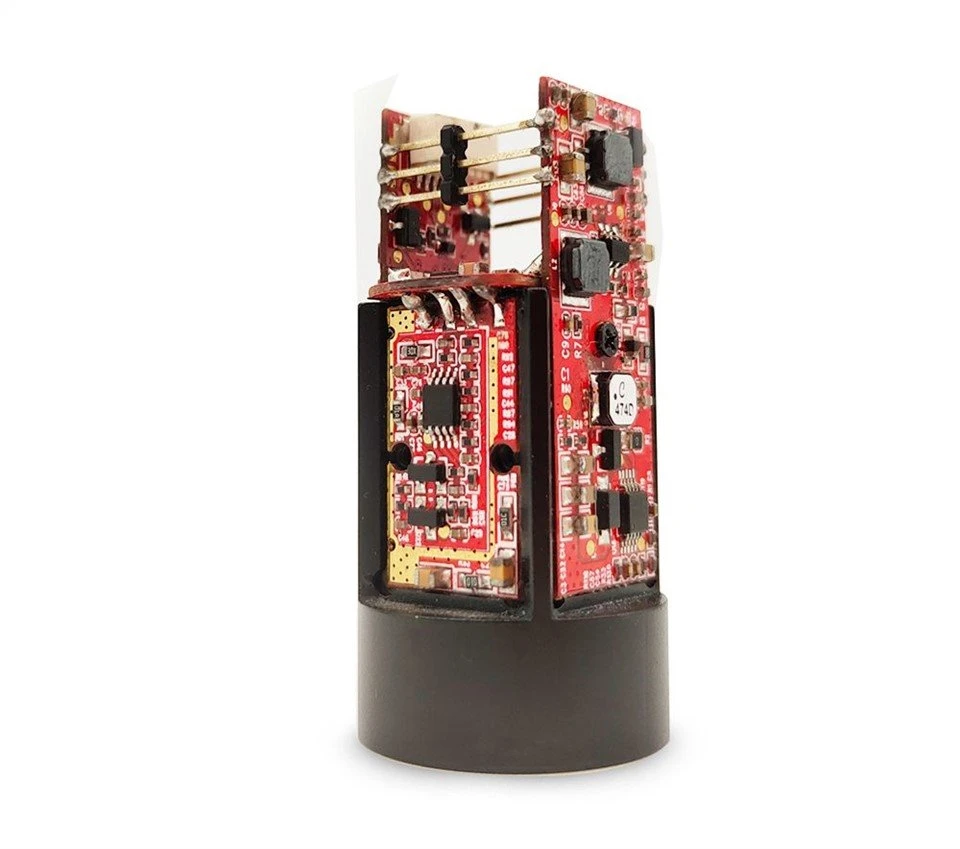

Malý laserový diaľkomer oem modul
Rozsahová schopnosť výrobku definovaná za týchto podmienok:
1) Cieľ merania je s miernou reaktivitou, ako sú stavebné steny.
2) Nameraný objekt je vertikálny so smerom emisií laserom.
3) Počasie je slnečné, ale nie priame slnečné svetlo.
Ak chcete získať lepšie meranie, odporúča sa namontovať výrobok na statív pri zacielení na vzdialené objekty, aby sa znížila nervozita stroja pri meraní.
Technické ukazovatele | Parameter výkonu | Parameter výkonu |
Technické ukazovatele funkcie D | Technické ukazovatele funkcie H/AH/V | |
Pole aplikácie | Dron/ Bezpečnosť / Zametač/ Detekcia premávky | Jednovalcový/ dvojvalec |
Emisná clona | 6 mm | 6 mm |
Prijímanie clony | 17 mm (75%) | 17 mm (75%) |
Rozsah (budovy) | 0,15 m~10/20/30/100/200m | 5m ~ 600/1200/1500/3000m |
Presnosť rozsahu (budova) | ±3cm | <400m ±1m;="">400m ±0,4% |
Frekvencia rozlišovania | 10KHz/50KHz/100KHz | < 600m="" 10hz,="">600m 2HZ |
Typ zobrazenia | - | OLED/LCD |
Typ lasera | 905nm | 905nm |
Napájacie napätie | 3,3 ~ 5V | 3,3 ~ 5V |
Komunikačné rozhranie | Štandardné ako TTL (iné vyrobené na mieru) | Štandardné ako TTL (iné vyrobené na mieru) |
hmotnosť | približne 20±1 | o 20±10 |
vodotesná úroveň | IP67 | IP67 |
Odolnosť proti nárazu | 800G/ms (10 krát/s) | 800G/ms (10 krát/s) |

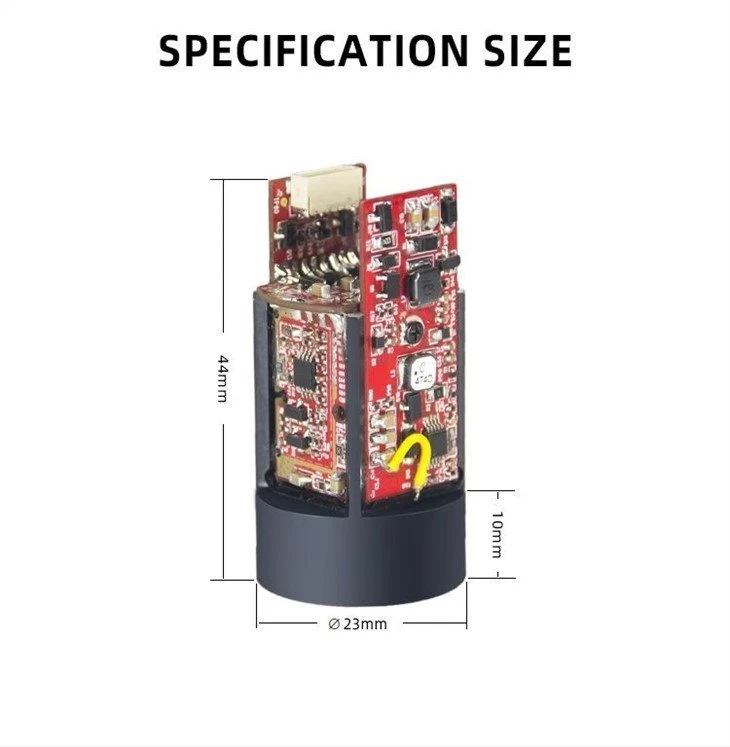

veľkosť | ¢23 x 44 mm | ¢23 x 44 mm |
Prevádzková teplota | -20°C ~ 50°C | -20°C ~ 50°C |
Baud rate | 9600/ 115200/ 230400 (nepovinné) | 9600/115200bps |
Energetický odpad | 0,8 w (pohotovostný režim), 1W (meranie) | 0,8w (pohotovostný režim), 1W (meranie) |
Modul s rozsahom môže rýchlo a presne zabezpečiť meranie vzdialenosti pre hlavný riadiaci systém;
Tento modul používa polovodičový laser 905nm, rozlíšenie je 0,1 m. Presnosť je 1 m a najvzďatejší merací rozsah je 2 km; s rozhraním TTL (môže komunikovať priamo s MCU), môže tiež komunikovať so sériovým portom RS232 prostredníctvom adaptéra (vyžaduje kábel na prenos údajov); tiež poskytnúť horný počítačový testovací softvér, inštruktážny komunikačný protokol, vhodný pre sekundárny vývoj zákazníka, vybudovať vlastný systém merania rozsahu; je to vysoká integrácia, nízka spotreba energie, snímač dosahu nízkej hmotnosti.
O balení:

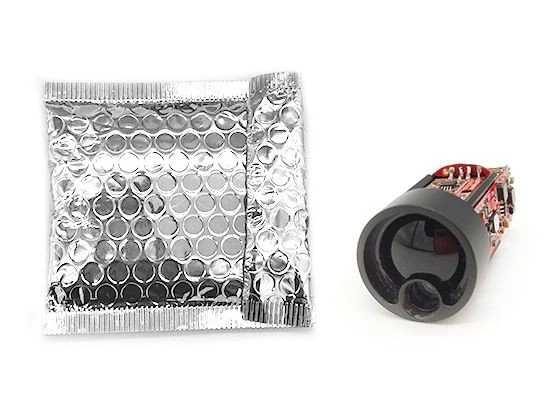

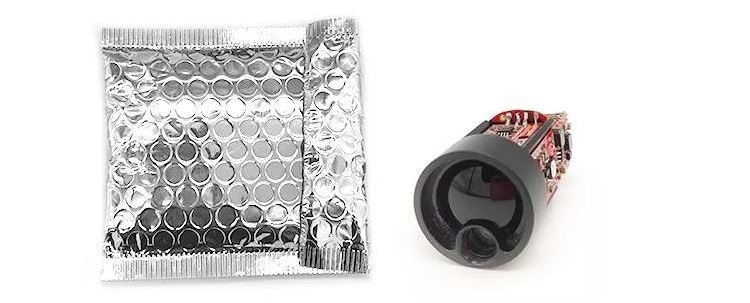

* Antistatické plastové vrecko*1
* Podpora prispôsobeného balenia
* Ak potrebujete dodávať voľne ložené, poskytujeme odolné proti životnému prostrediu vlnité krabice.
Úvahy o meraní
Faktory, ktoré ovplyvňujú schopnosť v rozsahu
1) Cieľová odrazivosť: Vo všeobecnosti platí, že čím vyššia je cieľová odrazivosť objektu, tým lepšia je rozsahová schopnosť. Napríklad pre mierny objekt odrazivosti cieľa je merací rozsah 600M a môže až 800M pre objekt s vysokou cieľovou odrazivosťou, ale môže byť len 300M pre nízku cieľovú odrazivosť. Schopnosť iných objektov môže byť dospela k rovnakému záveru. (Môže byť nepodarí zmerať cieľ, ktorý sotva môže vytvoriť difúzny odraz, ako je vodná plocha.)
2) Cieľový tvar: Ak je cieľ príliš malý alebo nerovnomerný, zníži sa rozsah schopnosti a rozsah zodpovedajúcej rýchlosti.
3) Merací uhol: Schopnosť rozsahu by bola lepšia, ak je nameraný objekt vertikálny so smerom laserovej emisie, tým vyššia je rýchlosť odozvy, naopak, zníži sa schopnosť a rýchlosť odozvy; Je možné, že rozsah merania nemôže v niektorých extrémnych podmienkach spĺňať rozsahovú schopnosť špecifikovanú v príručke.
4) Faktor životného prostredia: faktory prostredia vrátane intenzity slnečného žiarenia, koncentrácie vodnej pary vo vzduchu a suspendovaných častíc, odchýlky od uhla slnečného svetla atď.)
